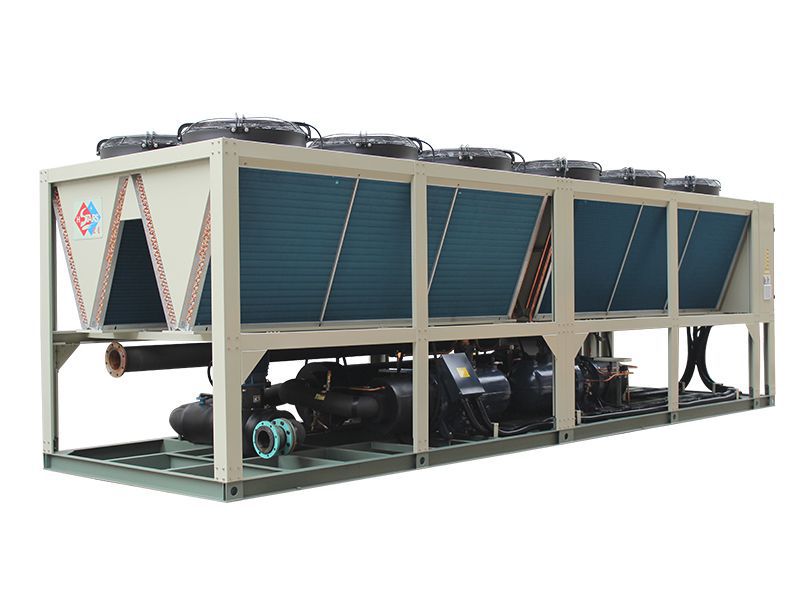

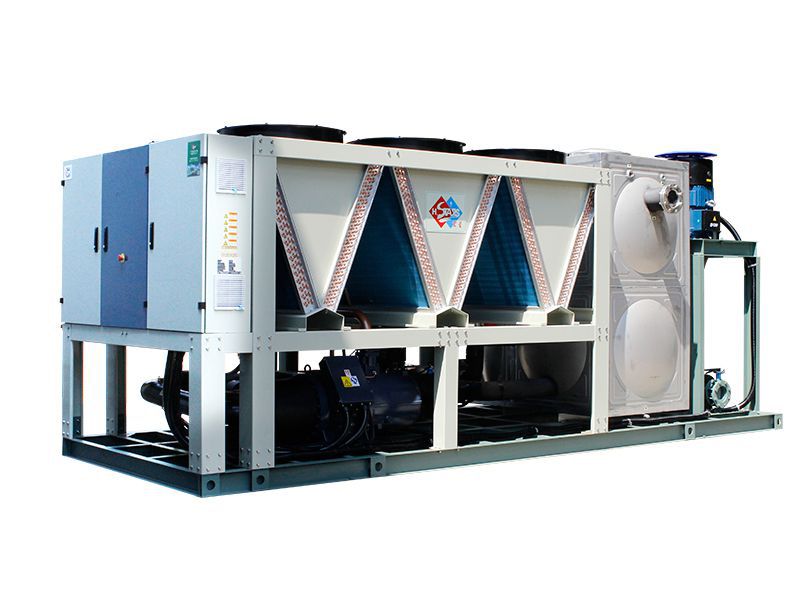

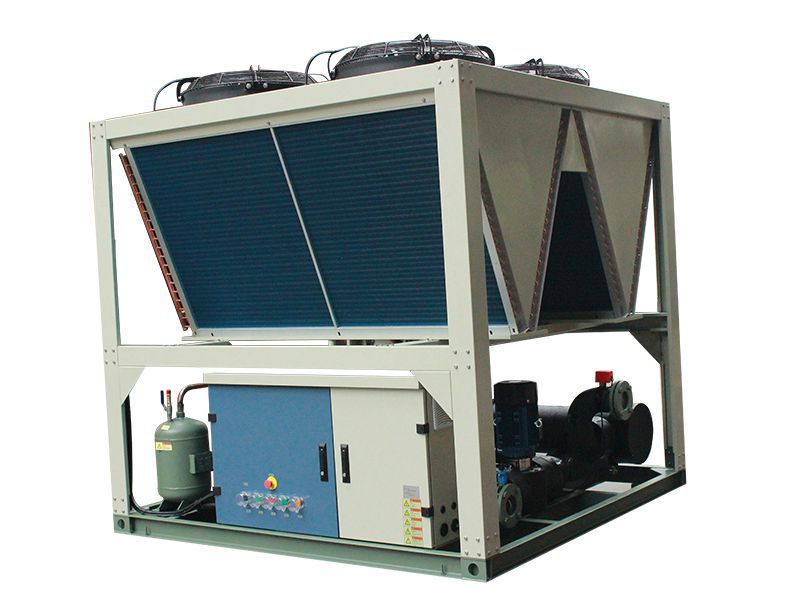

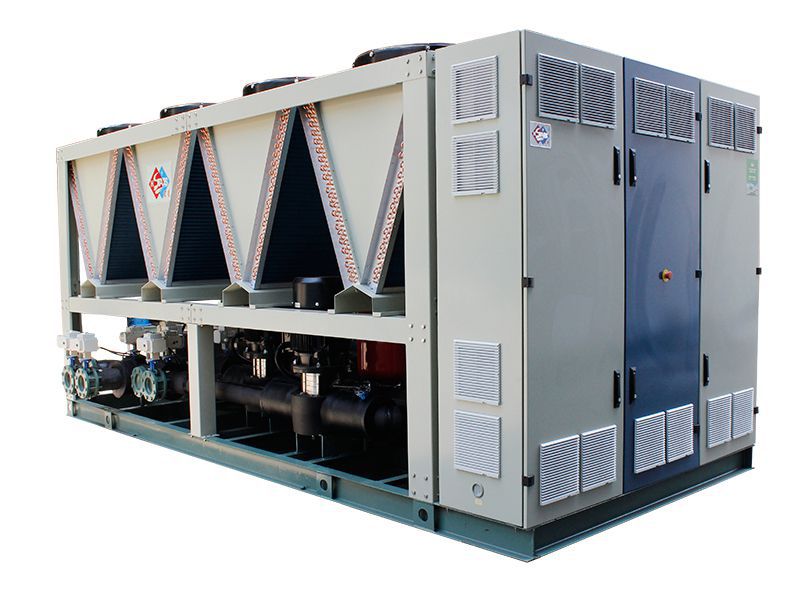

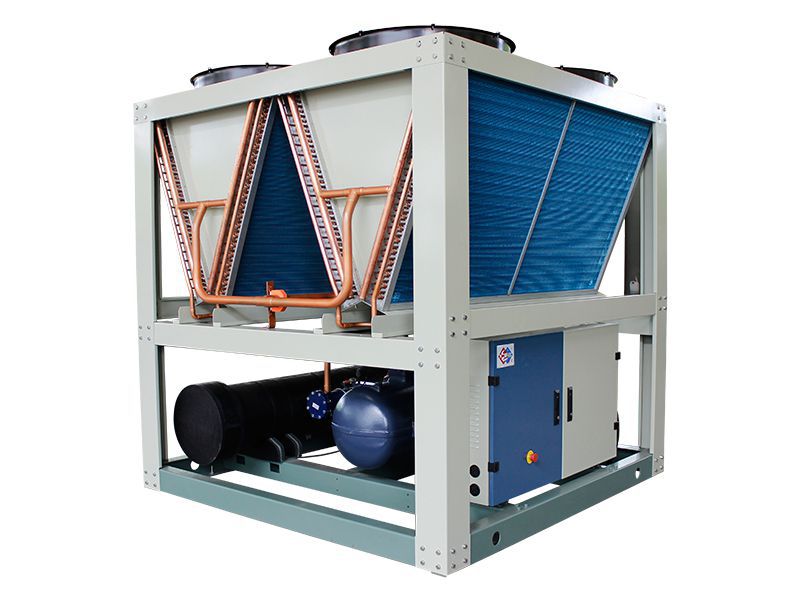

Chiller de Tornillo, Refrigerado por Aire
Sistema d enfriamiento para aplicaciones comerciales
Optimizado para un rendimiento superior, nuestro enfriador refrigerado por agua incorpora un compresor de doble tornillo de alta eficiencia, siendo la solución ideal para cubrir las demandas de enfriamiento en espacios industriales y comerciales, ya sean grandes o medianos. Con capacidades que van desde los 70 kw hasta los 5000 kw, ofrece compatibilidad con refrigerantes como R22 y R134a, entre otros. Su diseño modular se adapta a diferentes necesidades, permitiendo opciones de suministro eléctrico como 380V-50Hz-3N y garantizando temperaturas de salida del agua entre 5 y 20 grados.
Nuestro enfriador de tornillo refrigerado por aire ha sido meticulosamente diseñado y fabricado con nuestro compresor reforzado y un evaporador y condensador de desarrollo propio ekde alta eficiencia, logrando un impresionante coeficiente de rendimiento (COP) superior a 3.2. Además, cuenta con capacidades de recuperación de calor. Es la solución perfecta para una amplia variedad de edificios comerciales, incluyendo hoteles, centros comerciales y oficinas.
Presenta una amplia capacidad de refrigeración de 75 kW a 1000 kW, y ofrece diversas opciones de refrigerante, por ejemplo, R1234ze, R134a o de otro tipo. Temperatura de salida de 5-20 grados.
Características
- Capacidades de enfriamiento de 102.500 Kcal/h a 654.800 Kcal/h.
- Este compresor de doble tornillo importado de primera calidad tiene engranajes diseñados con una relación de dientes de 5:6 e incluye otros componentes avanzados, lo que garantiza una eficiencia energética y un rendimiento máximos. Ofrece ajustes flexibles -en gradiente o sin costuras- que garantizan un funcionamiento suave y estable y un rendimiento equilibrado.
- Los enfriadores de tornillo refrigeradas por aire no requieren sistemas adicionales de refrigeración por agua, bombas o torres de agua. Sólo se requiere un buen caudal de aire para su funcionamiento. Esto no sólo ahorra materiales, sino que también reduce enormemente los costes de instalación.
- TEl chiller o enfriador de tornillo refrigerada por aire utiliza un condensador de aletas fabricado con placas de aluminio hidrófilo azul diseñadas por un fabricante profesional de intercambiadores de calor. La enfriadora es compacta, de tamaño reducido, ligera y tiene una gran eficacia de intercambio de calor. También está equipada con un ventilador axial de palas grandes y baja velocidad, que reduce eficazmente el ruido de funcionamiento y minimiza el impacto en el entorno.
- Este enfriador de tornillo refrigerado por aire adopta un controlador de programa PLC avanzado, y la interfaz hombre-máquina adopta una pantalla táctil amplia, intuitiva y sencilla, que hace que el funcionamiento sea más suave y cómodo.
Especificaciones
Enfriadora de tornillo refrigerada por aire
Refrigerante: R134a
Fuente de alimentación: 380V-3N-50Hz
| Modelo | Capacidad nominal de refrigeración kW | Capacidad nominal de refrigeración kW | Control de capacidad % | Carga de refrigerante kg | Condensador / Ventilador | Evaporador | Nivel de ruido dB(A) | Peso de embalaje kg | Peso opearitvo kg |
| Estructura | Flujo de aire ×1000 m3/h | Potencia kW× unidad | Diámetro de la tubería (entrada/salida) pulg. | Flujo de agua m3/h | Presión de diseño del agua MPa | Caída de presión kPa |
| 40STE-M110AS4 | 75 | 23 | 0
66
100 | 30 | Tubo de cobre con aletas de aluminio corrugado | 28 | 2.0×2 | 2″ | 13 | 1 | 28 | 68 | 1160 | 1270 |
| 40STE-M160AS4 | 107 | 32 | 0
50
75
100 | 42 | 40 | 2.0×2 | 2-1/2" | 18 | 1 | 33 | 68 | 1730 | 1920 |
| 40STE-M210AS4 | 143 | 43 | 56 | 80 | 2.0×4 | 2-1/2" | 25 | 1 | 48 | 68 | 2590 | 2810 |
| 40STE-M240AS4 | 169 | 49 | 68 | 80 | 2.0×4 | 3″ | 29 | 1 | 55 | 68 | 2670 | 2900 |
| 40STE-M280AS4 | 195 | 56 | 78 | 80 | 2.0×4 | 3″ | 34 | 1 | 61 | 72 | 2750 | 3020 |
| 40STE-M310AS4 | 217 | 60 | 84 | 85 | 1.2×6 | 3″ | 37 | 1 | 64 | 72 | 2930 | 3240 |
| 40STE-M340AS4 | 236 | 68 | 93 | 121 | 2.0×6 | 4″ | 41 | 1 | 66 | 72 | 3160 | 3450 |
| 40STE-M380AD4 | 277 | 83 | 0
25
37.5
50
62.5
75
87.5
100 | 104 | 121 | 2.0×6 | 4" | 48 | 1 | 68 | 73 | 4430 | 4750 |
| 40STE-M420AD4 | 286 | 86 | 112 | 114 | 1.2×8 | 4" | 49 | 1 | 68 | 73 | 4550 | 4970 |
| 40STE-M480AD4 | 338 | 98 | 136 | 161 | 2.0×8 | 5″ | 58 | 1 | 70 | 73 | 5340 | 5800 |
| 40STE-M560AD4 | 390 | 112 | 142 | 161 | 2.0×8 | 5" | 67 | 1 | 70 | 75 | 5500 | 6040 |
| 40STE-M620AD4 | 434 | 120 | 156 | 170 | 1.2×12 | 5" | 75 | 1 | 72 | 75 | 5860 | 6480 |
| 40STE-M1000AS4 | 718 | 194 | 206 | 322 | 2.0×16 | 6″ | 123 | 1 | 75 | 78 | 7950 | 8840 |
Notas:
- 1. Capacidad nominal de refrigeración estándar: temperatura de bulbo seco / húmedo del aire 35℃ /24℃, temperatura de entrada/salida de agua refrigerada 12℃ /7℃, factor de ensuciamiento/incrustación 0,088 ㎡-℃ /kW;
- 2. Rango de temperatura del agua del enfriador: 5℃ ~20℃;
- 3. Capacidad nominal de calefacción estándar: temperatura de bulbo seco / húmedo del aire 7℃ /6℃, temperatura de entrada/salida del agua caliente 40℃ /45℃;
- 4. Rango de temperatura del agua caliente: 35℃ ~50℃;
- 5. Rango de temperatura ambiente de refrigeración: 15℃ ~43℃, rango de temperatura ambiente de calefacción: -10℃ ~43℃;
- 6. Las especificaciones y dimensiones están sujetas a mejoras sin previo aviso.
