Enfriador Centrífugo, Refrigerado por Agua

Sistema de enfriamiento para aplicaciones comerciales

El enfriador centrífugo enfriado por agua H.Stars 50STD está diseñado teniendo en cuenta la eficiencia energética. Con un compresor centrífugo secundario y un evaporador por aspersión de alta eficiencia de desarrollo propio con refrigerante R134a, este modelo ofrece un increíble EER de 6,3 y un rango de capacidad de enfriamiento de 2000kW a 10000kW, con una temperatura de salida del agua enfriada de 5 °C a 20 °C. Los cuatro sistemas de voltaje disponibles son 380 V, 6 kV, 6,6 kV y 10 kV, con opciones para unidades no estándar hechas a la medida disponibles a pedido. En H.Stars, atendemos todas sus necesidades, desde modelos de alto voltaje hasta agua de mar y otras opciones de suministro de energía. Confíe en nosotros para ofrecerle las mejores soluciones de refrigeración.

Solicite una cotización
Descargar
Características
  • La ventaja de este compresor centrífugo de dos etapas es que es menos propenso a sobretensiones porque está alimentado por un economizador del sistema para ayudar con la suplementación entre etapas. Esta tecnología aumenta la capacidad de refrigeración en al menos un 10%.
  • Evalúe con precisión el área de sobretensión potencial, ajuste rápidamente la velocidad y el IGV, evite la inestabilidad y haga que la operación sea más segura.
  • Al emplear un impulsor de engranajes, se reduce el volumen del impulsor mientras se reduce el par de arranque del motor, lo que minimiza el tiempo de inactividad.
  • El motor y el compresor están perfectamente conectados para un funcionamiento silencioso y evitan cualquier riesgo de derrame.
  • El sistema de refrigeración del motor utiliza refrigerante líquido para reducir significativamente la temperatura de funcionamiento y, al mismo tiempo, mejorar la eficiencia.
  • El compresor adopta rodamientos de bolas o rodamientos de rodillos de alta resistencia para evitar el apagado accidental.
  • La tecnología de intercambio de calor por aspersión de diseño propio mejora la eficiencia de la producción. El control preciso del nivel de líquido garantiza que el evaporador esté siempre en el mejor estado de intercambio de calor.
  • El condensador está equipado con tecnología de separación de gotas para garantizar un intercambio de calor eficiente y completo en el tubo de intercambio de calor de condensación. Esto resultó en un valor COP impresionante de 6.3.
  • Nuestra tecnología patentada de recuperación de calor asegura que el calor generado durante el proceso de refrigeración sea capturado y recuperado. ¡Consigue agua fría y caliente gratis!
  • El sistema de circuito de aceite completo tiene un sistema de retorno de aceite independiente para garantizar que el aceite pueda regresar a tiempo a la bomba de inyección de combustible sin importar las condiciones de trabajo.
  • La unidad tiene un enfriador de aceite incorporado enfriado por un refrigerante seguro y confiable para una confiabilidad garantizada.
  • La bomba de aceite está diseñada y colocada dentro del cárter de aceite del compresor, lo que elimina la posibilidad de fugas en la bomba.
  • La última interfaz táctil controlada por microcomputadora hace que el monitoreo de los datos operativos sea rápido y fácil sin supervisión constante. Obtener comentarios de mantenimiento continuos en tiempo real es propicio para garantizar el buen funcionamiento de la unidad. Además, se puede vincular con el sistema de control centralizado del usuario, para que el usuario pueda comprender completamente el estado de la máquina en cualquier momento.
  • Este dispositivo de estrangulamiento multietapa especialmente diseñado es autoadaptativo y regula perfectamente el suministro de refrigerante a medida que cambian la carga o las condiciones, sin histéresis, lo que garantiza una eficiencia óptima de la unidad.
Especificaciones

Enfriador centrífugo refrigerado por agua

Refrigerante: R134a
Fuente de alimentación: 380V-3N-50Hz

Modelo Capacidad nominal de enfriamiento Potencia de entrada kW Control de capacidad % Carga de refrigerante kg Condensador Evaporador Nivel de ruido dB(A) Peso de embalaje kg Peso operativo kg
kW USRT Diámetro del tubo (entrada/salida) pulg. Flujo de agua m3/h Presión de diseño del agua MPa Caída de presión del agua kPa Diámetro del tubo (entrada/salida) pulg. Flujo de agua m3/h Presión de diseño del agua MPa Caída de presión del agua kPa
50STD-PM500WS4 1740 495 283 25%~100% 500 6" 348 1 66 6" 299 1 60 80 10000 10500
50STD-PM550WS4 1914 544 312 550 6" 383 1 66 6" 329 1 60 81 11000 11500
50STD-PM600WS4 2088 594 340 600 8″ 418 1 74 8″ 359 1 74 82 12000 12500
50STD-PM650WS4 2262 643 368 650 8″ 452 1 74 8″ 389 1 74 83 12500 13000
50STD-PM700WS4 2320 660 385 700 10″ 465 1 74 10″ 399 1 74 84 13000 13500
50STD-PM800WS4 2785 792 448 800 10″ 556 1 76 10″ 479 1 76 85 14000 14500
50STD-PM900WS4 3200 910 525 900 12″ 641 1 78 12″ 550 1 78 86 15000 15500
50STD-PM1000WS4 3550 1009 582 1000 12″ 711 1 80 12″ 610 1 80 87 16000 16500
50STD-PM1100WS4 3828 1088 623 1100 12″ 765 1 80 12″ 658 1 80 87 17000 17500
50STD-PM1200WS4 4175 1187 672 1200 12″ 834 1 82 12″ 718 1 82 88 18000 18500
50STD-PM1300WS4 4570 1299 732 1300 14″ 912 1 82 14″ 786 1 82 89 19000 19500
50STD-PM1400WS4 4777 1358 769 1400 14″ 954 1 84 14″ 821 1 84 90 20000 20500
50STD-PM1500WS4 5220 1484 850 1500 14″ 1044 1 84 14″ 898 1 84 90 21000 21500
50STD-PM1600WD4 5568 1583 906 1600 14″ 1113 1 84 14″ 958 1 84 90 23000 23500
50STD-PM1700WD4 5916 1682 963 1700 14″ 1183 1 84 14″ 1017 1 84 91 25000 25500
50STD-PM1800WD4 6264 1781 1020 1800 14″ 1253 1 84 14″ 1077 1 84 91 27000 27500
50STD-PM1900WD4 6612 1880 1076 1900 16″ 1322 1 84 16″ 1137 1 84 91 29000 29500
50STD-PM2000WD4 7100 2019 1164 2000 16″ 1421 1 84 16″ 1221 1 84 92 30000 30500
50STD-PM2100WD4 7308 2078 1190 2100 16″ 1461 1 84 16″ 1257 1 84 92 31000 31500
50STD-PM2200WD4 7656 2177 1246 2200 16″ 1531 1 84 16″ 1317 1 84 92 32000 32500
50STD-PM2300WD4 8004 2276 1303 2300 16″ 1601 1 84 16″ 1376 1 84 92 33000 33500
50STD-PM2400WD4 8352 2375 1360 2400 16″ 1670 1 84 16″ 1436 1 84 93 34000 34500
50STD-PM2500WD4 8700 2474 1416 2500 18″ 1740 1 84 18″ 1496 1 84 93 35000 35500
50STD-PM2600WD4 9048 2573 1473 2600 18″ 1809 1 84 18″ 1556 1 84 93 36000 36500
50STD-PM2700WD4 9396 2672 1530 2700 18″ 1879 1 84 18″ 1616 1 84 93 37000 37500
50STD-PM2800WD4 9554 2717 1538 2800 18″ 1907 1 84 18″ 1643 1 84 94 38000 38500
50STD-PM2900WD4 10092 2869 1643 2900 18″ 2018 1 84 18″ 1736 1 84 94 39000 39500
50STD-PM3000WD4 10440 2968 1700 3000 18″ 2088 1 84 18″ 1795 1 84 94 40000 40500

Notas:

  • 1. Capacidad nominal de refrigeración estándar: temperatura de entrada/salida del agua del evaporador 12℃/7℃, temperatura de entrada/salida del agua del condensador 30℃/35℃, factor de ensuciamiento/incrustación 0,088m²-℃/kW;
  • 2. Rango de temperatura del agua del enfriador: 5℃~20℃;
  • 3. Rango de temperatura del agua de refrigeración: 15℃~40℃;
  • 4. Las especificaciones y dimensiones están sujetas a mejoras sin previo aviso.
Opcional

  • Unidad de centrifugado de frecuencia variable

    unidad centrífuga de conversión de frecuencia es un equipo moderno que combina el convertidor de frecuencia con la operación del equipo existente para lograr la conversión de frecuencia. Con esta actualización, la eficiencia energética de la unidad a carga parcial se ha mejorado considerablemente, lo que la convierte en una verdadera unidad de doble efecto, capaz tanto de eficiencia de carga completa (COP) como de valor de carga parcial integrado (IPLV).

  • Recuperación de calor

    El calor de condensación del enfriador, que normalmente se libera al ambiente a través de una torre de refrigeración, ahora puede ser aprovechado de manera eficaz. Gracias a la tecnología de recuperación de calor, el calor absorbido durante el proceso de enfriamiento puede redirigirse hacia el edificio, suministrando agua caliente según se requiera. Durante la temporada de enfriamiento, la unidad de recuperación de calor es capaz de ofrecer agua caliente gratuita por encima de los 50°C, utilizando entre el 30 y el 100% de la capacidad de enfriamiento para la recuperación de calor.

  • Tubos de intercambio de calor

  • Servicio en la nube (control remoto)

    cOfrece la posibilidad de gestionar las operaciones sin necesidad de estar in situ, proporcionando una forma cómoda y eficaz de completar las tareas.

Dimensiones

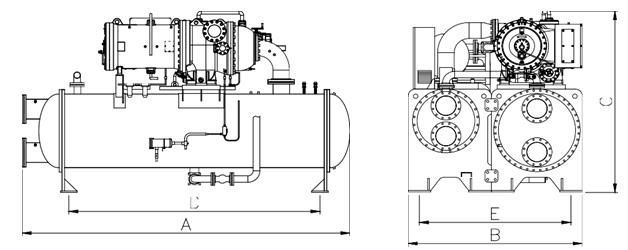

Compresor simple
Compresor simple
Modelo A B C D E
50STD-PM600WS4 4100 2400 2500 3100 1800
50STD-PM700WS4 4100 2400 2500 3100 1800
50STD-PM800WS4 4600 2550 2900 3400 2000
50STD-PM900WS4 4600 2550 2900 3400 2000
50STD-PM1000WS4 4600 2550 2900 3400 2000
50STD-PM1200WS4 4800 2800 2950 3400 2300
50STD-PM1300WS4 4800 2800 2950 3400 2300
50STD-PM1400WS4 4800 2800 2950 3400 2300
50STD-PM1500WS4 5000 2800 2950 6800 2300
50STD-FM600WHS4 4200 2500 2500 3200 1800
50STD-FM700WHS4 4350 2550 2600 3250 1800
50STD-FM800WHS4 4500 2600 2800 3300 1900
50STD-FM900WHS4 4600 2650 2900 3400 2000
50STD-FM1000WHS4 4800 2700 2900 3400 2100
50STD-FM1100WHS4 4950 1750 2950 3400 2200
50STD-FM1200WHS4 5500 2800 2950 3400 2300

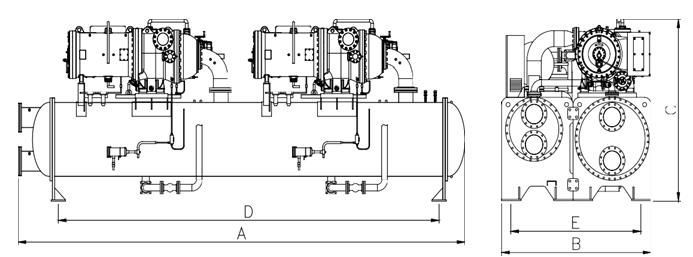

Compresor doble
Compresor doble
Modelo A B C D E
50STD-PM1600WS4 6000 2800 2950 6800 2300
50STD-PM1700WS4 6000 2800 2950 6800 2300
50STD-PM1800WS4 7000 2800 2950 6800 2300
50STD-PM1900WS4 8000 2800 2950 6800 2300
50STD-PM2000WS4 9000 2800 2950 6800 2300
50STD-PM2000WS4 9500 2800 2950 6800 2300
50STD-PM2100WS4 9600 2800 2950 6800 2300
50STD-PM2200WS4 9700 2800 2950 6800 2300
50STD-PM2300WS4 9700 2800 2950 6800 2300
50STD-PM2400WS4 9700 2800 2950 6800 2300
50STD-PM2500WS4 9750 2800 2950 6800 2300
50STD-PM2600WS4 9800 2800 2950 6800 2300
50STD-PM2700WS4 9900 2800 2950 6800 2300
50STD-PM2800WS4 10000 2800 2950 6800 2300
50STD-PM2900WS4 10000 2800 2950 6800 2300
50STD-PM3000WS4 10000 2800 2950 6800 2300
50STD-FM1800WHS4 9000 2800 2950 6800 2300
