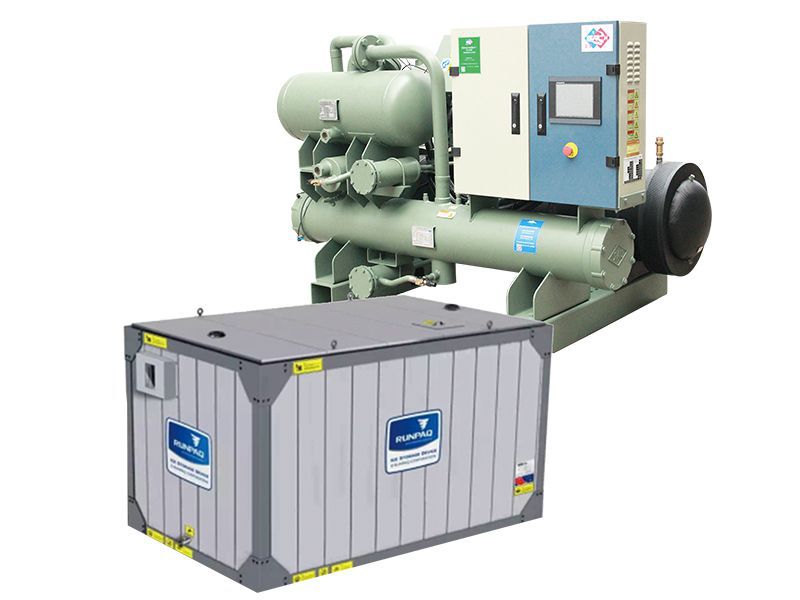

El refrigerador de almacenamiento de hielo emplea la eficiencia de la energía del frío mediante equipos de refrigeración que congelan el agua en forma de hielo en los periodos en los que el costo de electricidad es bajo. Durante los periodos de mayor consumo eléctrico, el hielo se descongela y proporciona agua fría, brindando un sistema de refrigeración rentable y al mismo tiempo mejora la calidad del aire acondicionado. Esta tecnología puede utilizarse en otras áreas, como el uso de agua para procesos de refrigeración industrial y la mejora de la capacidad instalada.
La distribución bidireccional contracorriente de las bobinas es la solución perfecta para aprovechar el espacio en un depósito de almacenamiento de hielo de una forma muy eficaz. Los flujos que circulan en bobinas adyacentes, crean una capa gruesa de hielo en la entrada y una capa más fina en la salida, haciendo un proceso de fabricación de hielo cónico. Además, esta disposición conserva el espacio entre las capas de hielo, evitando que el agua a 0°C forme un puente, como podría ocurrir con un sistema de almacenamiento de hielo parcialmente congelado. Tanto los sistemas de fusión de hielo internos y externos se benefician con esta tecnología innovadora.
Esta bobina fabricada con una aleación de materiales ofrece varias ventajas; como un espesor reducido de hielo, baja resistencia térmica integral, un elevado coeficiente de transferencia de calor y un excelente funcionamiento del motor principal durante la producción de hielo. Su diseño de estructura patentado incrementa la capacidad de refrigeración de la unidad, el área de intercambio de calor al ser amplia facilita el proceso y su rendimiento en el proceso de transferencia de calor es excelente. Durante un ciclo de producción de hielo de 8 horas, la temperatura de salida del motor principal alcanza los -5,6°C.
| Modelo | | | | ||||||||
| A | B | A | B | A | B | A | B | ||||
| Ice storage capacity (RTh) | 910 | 828 | 828 | 745 | 745 | 610 | 610 | 499 | 499 | 427 | 313 |
| L (mm) | 6800 | 6800 | 6230 | 6800 | 6900 | 6800 | 6165 | 5165 | 5165 | 5870 | 4500 |
| W (mm) | 3000 | 2760 | 300 | 2520 | 3000 | 2520 | 3000 | 2520 | 2520 | 2520 | 3000 |
| H (mm) | 3176 | 3176 | 3176 | 3176 | 2696 | 2696 | 2936 | 2936 | 2616 | 2936 | 2376 |
| Net weight (Ton) | 10.5 | 9.9 | 9.7 | 9.2 | 9.2 | 8.0 | 7.7 | 6.7 | 6.9 | 5.9 | 4.8 |
| Operating weight (Ton) | 61.3 | 56.3 | 56.1 | 51.2 | 51.2 | 42.8 | 42.5 | 35.5 | 35.7 | 30.9 | 23.6 |
| Glycol solution volume (m³) | 3.0 | 2.7 | 2.7 | 2.4 | 2.4 | 2.0 | 2.0 | 1.6 | 1.6 | 1.4 | 1.0 |
| Flow rate (m³/h) | 115.6 | 105.1 | 105.1 | 94.5 | 94.5 | 77.5 | 77.4 | 63.3 | 63.3 | 54.2 | 39.7 |
| Resistance (mH₂O) | 6.3 | 6.3 | 4.8 | 6.3 | 3.6 | 3.6 | 6.4 | 6.4 | 6.4 | 4.1 | 6.8 |
El dispositivo de almacenamiento de hielo de espirales compuestas es la mejor opción de acuerdo a los requisitos de carga del sistema HVAC. Existen varias opciones: Sistema de fusión de hielo interno aguas arriba de la bomba de una etapa, sistema de fusión de hielo interno aguas arriba de la bomba de dos etapas, sistema de fusión de hielo externo aguas arriba de la bomba de una etapa, sistema de fusión de hielo externo aguas arriba de la bomba de dos etapas. Cada una de estas opciones ofrece soluciones adaptadas a diferentes necesidades y requerimientos del sistema HVAC.
