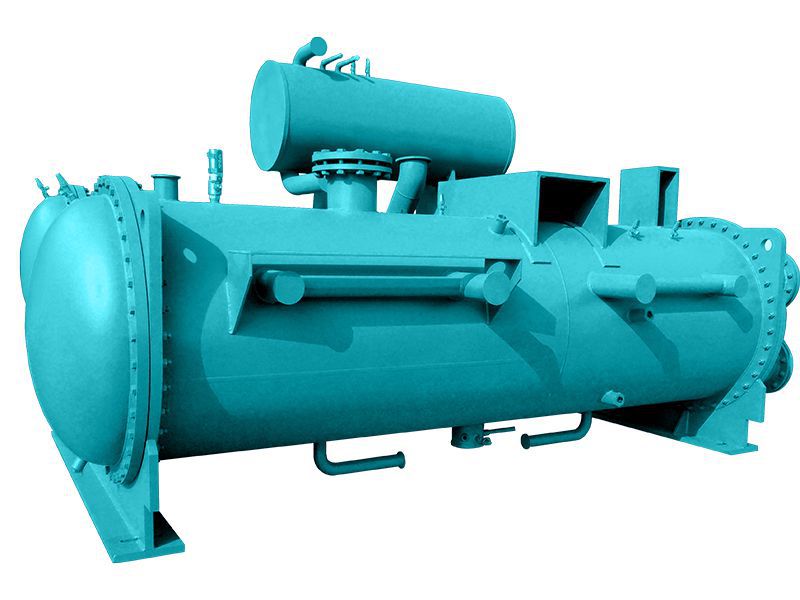

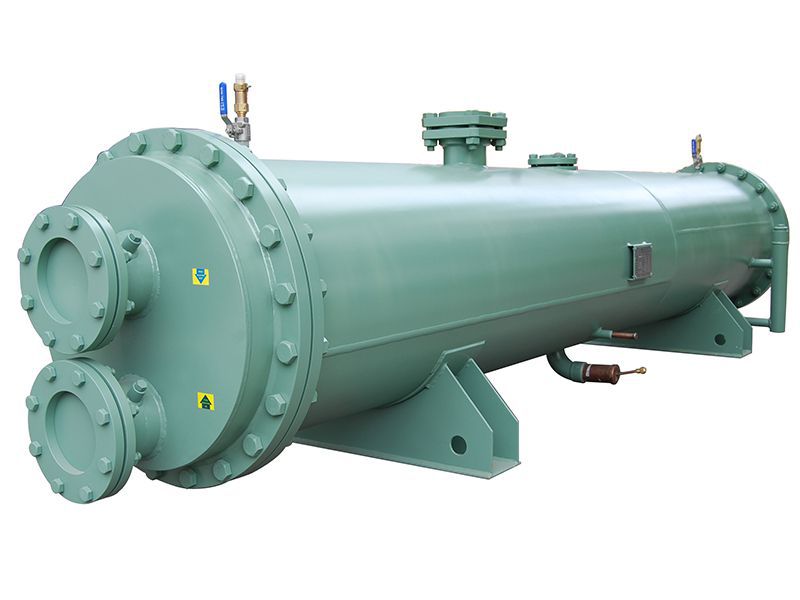

Evaporador de Película Descendente, de Carcasa y Tubo
El evaporador de película descendente, también es conocido como evaporador de pulverización, es un tipo de intercambiador de calor que tiene algunas similitudes y diferencias con el evaporador inundado. En este proceso, el refrigerante se pulveriza desde la parte superior del intercambiador de calor de película descendente sobre sus tubos, pasando a formar una fina capa de líquido refrigerante que cubre los tubos. Esta delgada película reduce la presión hidrostática durante la ebullición y la evaporación, esto genera un incremento en la eficiencia de intercambio de calor del evaporador. Es decir, su eficiencia puede mejorar hasta un 5% más comparado con un evaporador inundado.
Características
- Las gotas de condensación forman una película que recubre el tubo del intercambiador de calor, mejorando la eficiencia de la transferencia de calor mediante la pulverización de forma descendente.
- El vapor refrigerante no necesita calentamiento extra, esto permite que la temperatura de evaporación se eleve sin problemas.
- En comparación con un evaporador inundado, el evaporador de película descendente tiene un coeficiente de transferencia de calor de 30% mayor y una asombrosa reducción del 35% en la carga de refrigerante.
- Este evaporador ha sido diseñado para funcionar con una variedad de
compresores, incluidos los de tornillo, centrífugos y de cojinetes magnéticos.
- Este dispositivo antiespumante dispensador de líquido ha conseguido la patente nacional.
Especificaciones
Evaporador de película descendente de carcasa y tubo, tipo estándar
| Modelo | Capacidad nominal de intercambio térmico kW | Entrada/salida de agua (pulg.) | Entrada de refrigerante (pulg.) | Salida de refrigerante (pulg.) | Largo A mm | Ancho B mm | Alto C mm | Peso kg |
| R22/R404A | R134A |
| UCP120A | 422 | 338 | 4" | 2" | 4" | 3467 | 720 | 880 | 800 |
| UCP145A | 510 | 408 | 4" | 2" | 4" | 3467 | 720 | 880 | 820 |
| UCP170A | 598 | 478 | 5" | 2" | 4" | 3467 | 720 | 880 | 850 |
| UCP190A | 668 | 535 | 5" | 2-1/2" | 5" | 3518 | 850 | 978 | 1040 |
| UCP220A | 774 | 619 | 6" | 2-1/2" | 5" | 3518 | 850 | 978 | 1100 |
| UCP240A | 844 | 675 | 6" | 2-1/2" | 5" | 3518 | 900 | 978 | 1185 |
| UCP255A | 897 | 717 | 6" | 2-1/2" | 5" | 4068 | 900 | 978 | 1220 |
| UCP290A | 1020 | 816 | 6" | 2-1/2" | 5" | 4068 | 900 | 978 | 1240 |
| UCP355A | 1249 | 999 | 6" | 2-1/2" | 5" | 4068 | 900 | 978 | 1296 |
| UCP415A | 1460 | 1168 | 8" | 2-1/2" | 5" | 4068 | 920 | 990 | 1472 |
| UCP480A | 1688 | 1351 | 8" | 2-1/2" | 5" | 4068 | 920 | 990 | 1998 |
Notas:
- 1. Parámetros nominales de intercambio térmico: temperatura de evaporación Te=4,5 ℃, temperatura del agua de entrada Ti=12 ℃, temperatura del agua de salida To=7 ℃, temperatura de sobrecalentamiento 5 ℃.
- 2. Presión de trabajo máxima admisible del lado del refrigerante: 3,0 MPa, presión de funcionamiento: 2,5 MPa; presión de trabajo máxima admisible del lado del agua: 2,0 MPa.
- 3. Pérdida de presión del agua < 100 KPa.
