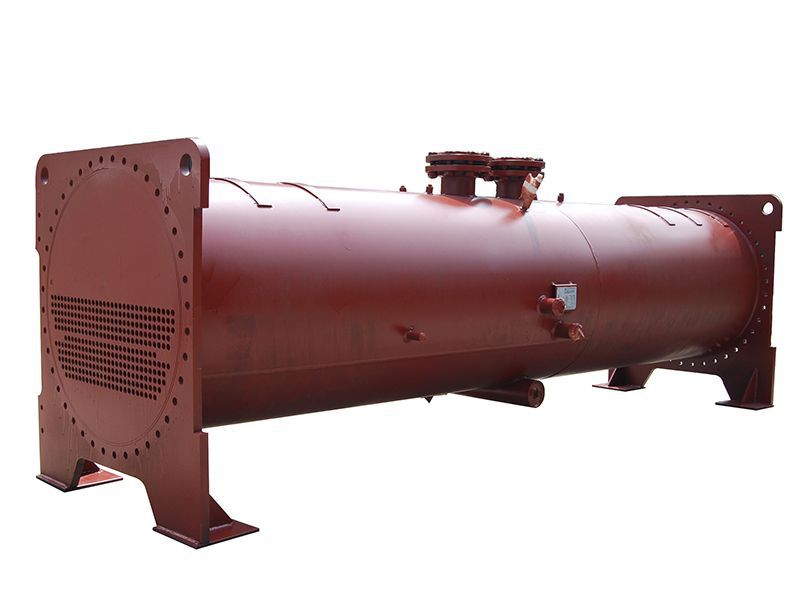

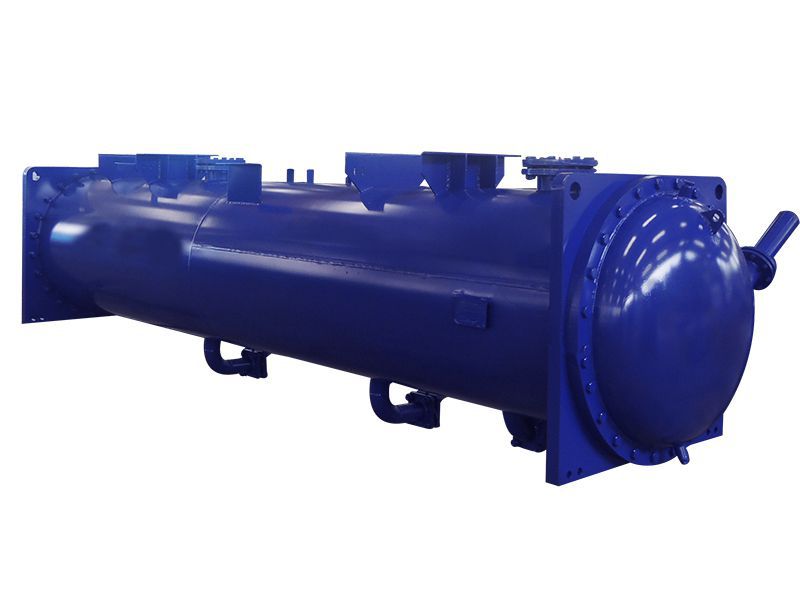

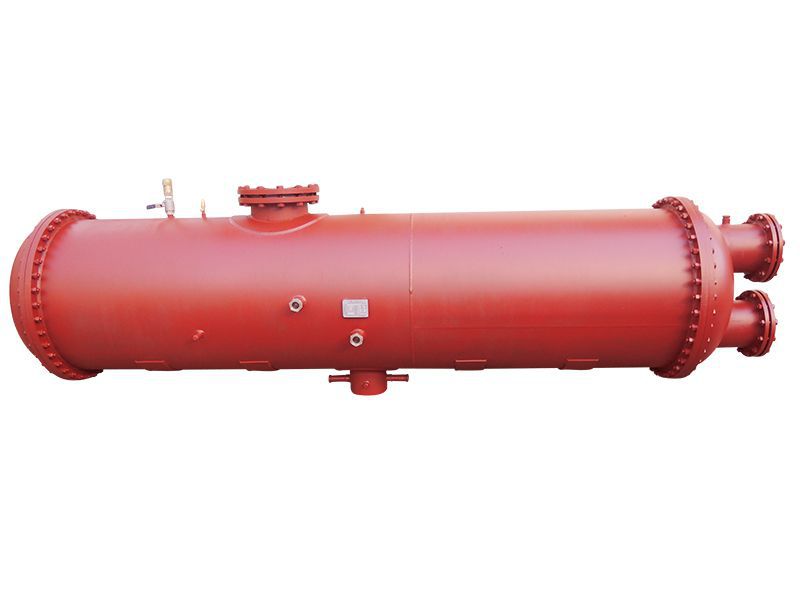

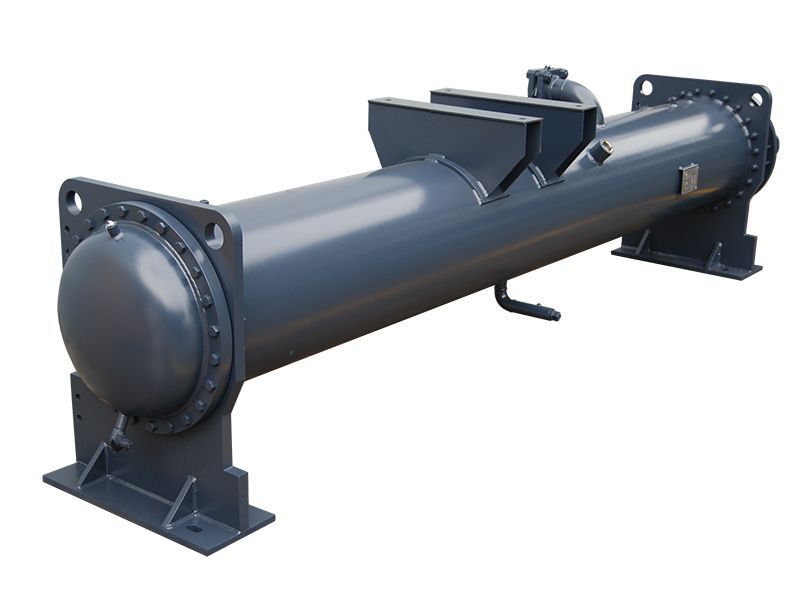

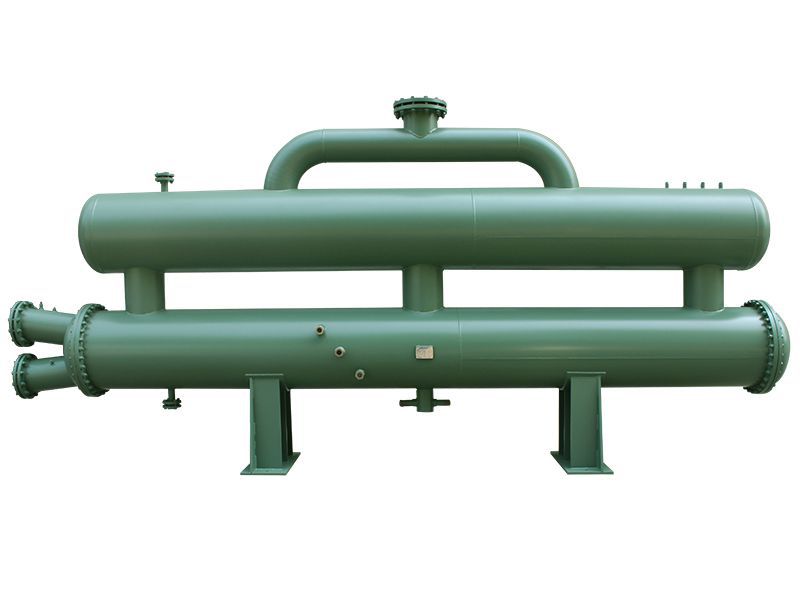

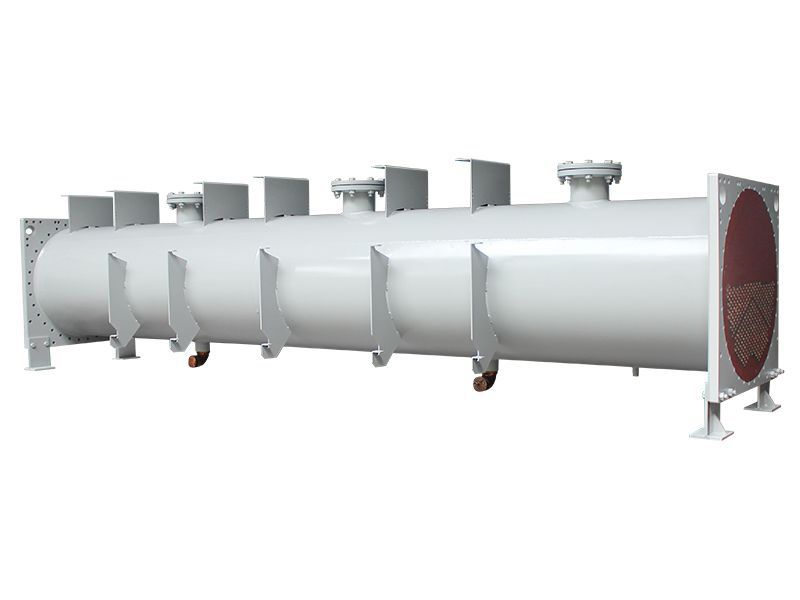

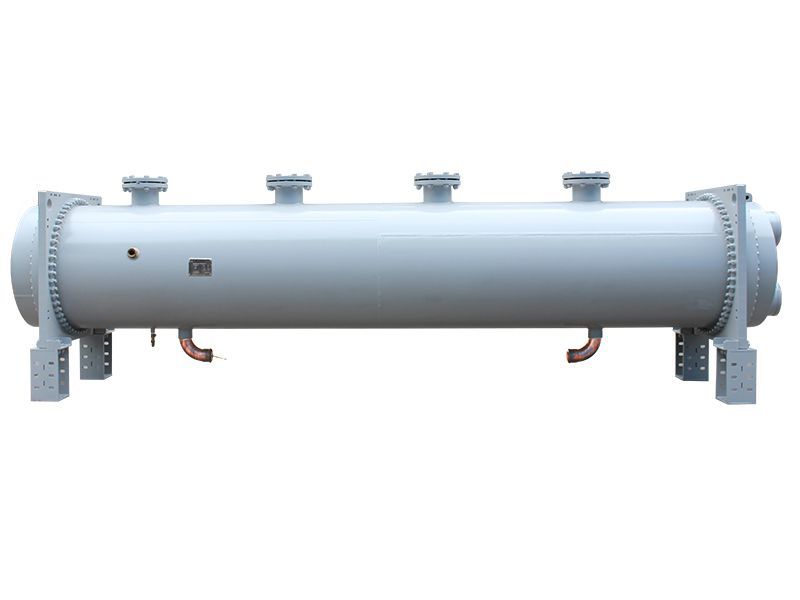

Evaporador Inundado, de Carcasa y Tubo
El principio de funcionamiento del evaporador inundado se diferencia al del evaporador de expansión seca ya que, el evaporador inundado, el agua fría circula a través de los tubos del intercambiador de calor, mientras que el refrigerante se mantiene en un depósito que está debajo de los tubos. Los tubos del intercambiador de calor del evaporador inundado se caracterizan por: tener numerosas perforaciones en forma de aguja en la superficie externa y están contorneados internamente para mejorar la transferencia de calor. Debido a este diseño, la ebullición del refrigerante en el exterior del tubo es generada para facilitar la transferencia de calor en el interior. Este tipo de tubo especial de intercambio de calor multiplica por 5 el coeficiente de transferencia de calor comparado con los tubos estándar.
El evaporador inundado de carcasa y tubo, funciona mediante la absorción de agua y la evaporación del refrigerante en su exterior. La carcasa del evaporador se llena con el refrigerante líquido, ocupando aproximadamente entre el 55% y el 65% del total d la capacidad del recipiente. Una vez que ingresa al evaporador, el refrigerante líquido absorbe el calor del agua que va circulando, se transforma en gas y luego retorna al compresor a través de un separador ubicado en la parte superior del cilindro.
Características
- El evaporador inundado tiene un tubo especial de intercambio de calor de 1,1 mm de grosor, diseñado para incrementar el área de intercambio de calor. Esto es posible gracias a que un tubo intercambiador de calor roscado de tipo T se le incorporado.
- Este dispositivo ha logrado diferentes patentes a nivel nacional por su diseño y estructura interna únicos.
- El agua circula a través de los tubos, el refrigerante pasa a través de una carcasa, los intercambios de calor entre el refrigerante líquido, el refrigerante en estado gaseoso es vaporizado y va directo al compresor, mejorando la eficiencia de la transferencia de calor.
- Este producto es perfecto para una variedad de compresores, incluidos los de tornillo, centrífugos, de cojinete magnético y otros.
- La excelente estructura del evaporador ha combinado comodidad, facilidad de manejo y funcionamiento y tiene un gran índice de transferencia térmica.
Especificaciones
Evaporador inundado de carcasa y tubo, tipo estándar
| Modelo | Capacidad nominal de intercambio de calor kW | Entrada/salida de agua (pulg.) | Entrada de refrigerante (pulg.) | Salida de refrigernate (pulg.) | Largo A mm | Ancho B mm | Alto C mm | Peso kg |
| R22/R134a/R404A |
| UCM100A | 352 | 4" | 1-3/8",2-1/8" | 4" | 2837 | 540 | 540 | 617 |
| UCM120A | 422 | 5" | 1-3/8",2-1/8" | 4" | 2837 | 600 | 600 | 630 |
| UCM140A | 492 | 5" | 1-3/8",2-1/8" | 4" | 3446 | 600 | 600 | 767 |
| UCM160A | 563 | 5" | 1-3/8",2-1/8" | 5" | 3446 | 600 | 600 | 791 |
| UCM180A | 633 | 5" | 1-3/8",2-1/8" | 5" | 3446 | 600 | 600 | 815 |
| UCM200A | 703 | 6" | 1-3/8",2-1/8" | 5" | 3446 | 660 | 660 | 798 |
| UCM210A | 739 | 6" | 1-3/8",2-1/8" | 5" | 3446 | 660 | 660 | 810 |
| UCM240A | 844 | 6" | 2-1/8",1-5/8" | 5" | 3446 | 660 | 660 | 844 |
| UCM250A | 879 | 6" | 2-1/8",1-5/8" | 6" | 3446 | 660 | 660 | 856 |
| UCM280A | 985 | 8" | 2-5/8",1-5/8" | 6" | 3446 | 710 | 710 | 903 |
| UCM290A | 1020 | 6" | 2-1/8",1-5/8" | 5" | 3446 | 710 | 710 | 915 |
| UCM310A | 1090 | 8" | 2-5/8",1-5/8" | 8" | 3992 | 660 | 660 | 1210 |
| UCM340A | 1196 | 8" | 2-1/8",1-5/8" | 8" | 3992 | 710 | 710 | 1346 |
| UCM360A | 1266 | 8" | 2-5/8",1-5/8" | 8" | 3992 | 710 | 710 | 1357 |
| UCM390A | 1372 | 8" | 2-1/8",1-5/8" | 8" | 3992 | 710 | 710 | 1391 |
| UCM420A | 1477 | 8" | 2-5/8",1-5/8" | 8" | 3992 | 710 | 710 | 1427 |
| UCM470A | 1653 | 8" | 2-5/8",1-5/8" | 8" | 4492 | 830 | 830 | 1589 |
| UCM580A | 2040 | 8" | 4" | 6" | 4492 | 930 | 930 | 1740 |
| UCM680A | 2392 | 8" | 5" | 8" | 4492 | 980 | 980 | 1920 |
Notas:
- 1. Parámetros nominales de intercambio térmico: temperatura de evaporación Te=4,5 ℃, temperatura del agua de entrada Ti=12 ℃, temperatura del agua de salida To=7 ℃, temperatura de sobrecalentamiento 5 ℃.
- 2. Parámetros de las condiciones de trabajo de la fuente de agua: temperatura de evaporación Te=5 ℃, temperatura del agua de entrada Ti=15 ℃, temperatura del agua de salida To=8 ℃, temperatura de sobrecalentamiento 5 ℃. Intercambio de calor Q (fuente de agua) = 1,05Q (nominal).
- 3. Presión de trabajo máxima admisible del lado del refrigerante: 3,0 MPa, presión de funcionamiento: 2,5 MPa; presión de trabajo máxima admisible del lado del agua: 2,0 MPa.
- 4. Pérdida de presión del agua < 100 KPa.
